溫度相位穩定性、彎曲相位穩定性

2014-08-10
分享到:
溫度相位穩定性:
    組件相位隨溫度變化的特性, 當溫度變化時電纜的電氣長度發生變化,相應的相位也發生變化。
           Φ2=Φ1×(ppm/1000000)       ppm:相位變化常數,請參考電纜手冊
    例如:3m長的一根PTH180的電纜組件,求解其在10GHz時溫度從20℃~60℃變化時,電纜組件的相位變化是多少。
求解相位長度:        L=(0.833×Vp)/F=0.833×0.84/10=0.07 mm/°
求解單位長度相位:    Φ1=(L1/L) =3000/0.07=42857°
求解溫度相位變化值:  Φ2=Φ1×(ppm/1000000)= 9°      ppm=210(查下圖表得)

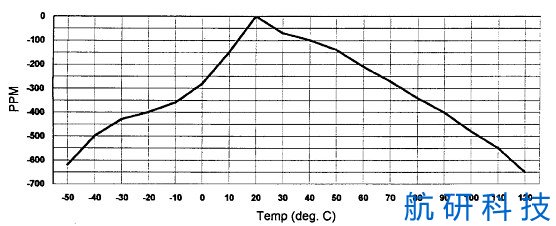

 圖1  PTH系列電纜溫度相位對照圖

14、彎曲相位穩定性:
     指電纜以動態最小彎曲半徑彎曲一圈(360°)時,電纜的相位變化值,具體指標見手冊,其中   Φf=Φ18/f(GHz),下圖為TH210的彎曲相位圖:
Φf:頻率為f(GHz)時的彎曲相位變化值      Φ18:頻率為18GHz時的彎曲相位變化值

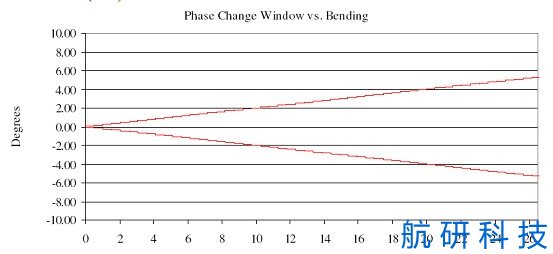

                               圖2  TH210電纜彎曲相位
